Industrielle Messtechnik
EXAKTE ERGEBNISSE DURCH KOMBINIERTE MESSVERFAHREN
Aller guten Dinge sind drei: Ob optisch, taktil oder 3D-Computertomographie, wir haben für jede Ihrer Messaufgaben die passende Messmethode. Darüber hinaus verfügen wir über eine außergewöhnlich hohe maschinelle und personelle Kapazität. Das bedeutet für Sie schnelle und zuverlässige Ergebnisse für
- Einzelmessungen
- Serienmessungen mit hohen Stückzahlen
- Messprogrammerstellung und Validierung
- Soll-Ist-Vergleich anhand von CAD-Daten
- Prüfung von Erstmustern
- Präzisionsmessung von Freiformflächen, Regelgeometrien sowie Form- und Lagetoleranzen
- Verzahnungsmessung
- Messung von Oberflächen und Konturen
Mit unseren Daten unterstützen wir Sie bei der Produkt- und Prozessentwicklung, Prozessüberwachung, Requalifizierung und der Erstbemusterung.
Taktile Messtechnik
Prototypen, Serienbauteile und Erstmuster prüfen wir schnell und präzise. Anwendungsbereiche sind unter anderem Qualitätskontrollen im Automotive-Bereich, im Maschinenbau, im Werkzeugbau, in der Kunststofftechnik, Medizintechnik und in der Feinmechanik. Die taktile Messtechnik eignet sich auch hervorragend für Großserien mit geringen Toleranzen.
Optische Messtechnik
Mit optischen Messungen erfassen und digitalisieren wir Außengeometrien in 3D und analysieren beliebig große Bauteile. Wir untersuchen Prototypen, Bleche, Batteriewannen sowie Druck- und Spritzgussteile. Die Digitalisierung der Bauteiloberflächen erfolgt kontaktlos, schnell und mit hoher Punktedichte.
3D-Computertomographie
Mit industrieller Computertomographie blicken wir ins Innere eines Bauteils, ohne es dabei zu zerstören. So können wir komplexe Innen- und Außengeometrien erfassen und ein digitales 3D-Abbild erstellen. Dieses Analyseverfahren ist ideal für die Produkt- und Prozessentwicklung, die Requalifizierung und die Prozessüberwachung. Wir können Aussagen treffen über Defekte, Risse, Porositäten, Wandstärken, Soll-Ist-Vergleiche und Montagezustände.
Optische Messtechnik
KOMPLETTE OBERFLÄCHEN BERÜHRUNGSLOS DIGITALISIERT
Mit der optischen 3D-Messtechnik messen und digitalisieren wir die gesamte Bauteiloberfläche – berührungslos, schnell und mit einer sehr hohen Punktedichte. Wir erhalten ein digitales Abbild der Bauteiloberfläche und können anhand der vollflächigen Daten punktuelle und flächenhafte Messungen durchführen. Insbesondere für hochsensible Oberflächen bietet dieses berührungslose Messverfahren zahlreiche Vorteile.
- Vollständige Digitalisierung der Bauteiloberfläche
- Messtechnische Auswertung von Regelgeometrien, Freiformflächen sowie Form- und Lagetoleranzen von Kleinst- bis Großbauteilen
- Erstellung von Soll-Ist-Vergleichen gegen CAD-Daten mit beliebiger Ausrichtung und farbcodierter Visualisierung der Abweichung
- Erstbemusterung: Erstellung von Erstmusterprüfberichten nach Zeichnungsvorgabe (z.B. VDA oder PPAP)
- Flächenrückführung / Reverse Engineering: Erstellung von CAD-Modellen aus den gescannten STL-Daten
- Variables Messvolumen für verschiedene Bauteilgrößen und Genauigkeiten
- Vor-Ort einsetzbar durch mobiles Messsystem
Die optische Messtechnik eignet sich insbesondere für die vollständige Bauteilanalyse und frühzeitige Trendanalyse beliebig großer Bauteile für die Prozesssteuerung und Qualitätskontrolle.
Analysemöglichkeiten
Mit der optischen Messtechnik erfassen wir die Außengeometrie Ihrer Bauteile vollständig und erhalten eine 3D-Punktewolke der Bauteiloberfläche. Die gewonnenen Messdaten erlauben vielfältige Inspektionen, z.B. flächenhafte Soll-Ist-Vergleichen gegen CAD-Daten mit beliebiger Ausrichtung und farbcodierter Visualisierung der Abweichung sowie hochpräzise Messungen von Regelgeometrien, Freiformflächen sowie Form- und Lagetoleranzen. Dadurch lassen sich Herstellungsprozesse zielgerichtet verbessern und überflüssige Iterationsschleifen vermeiden.
Anwendungsbereiche

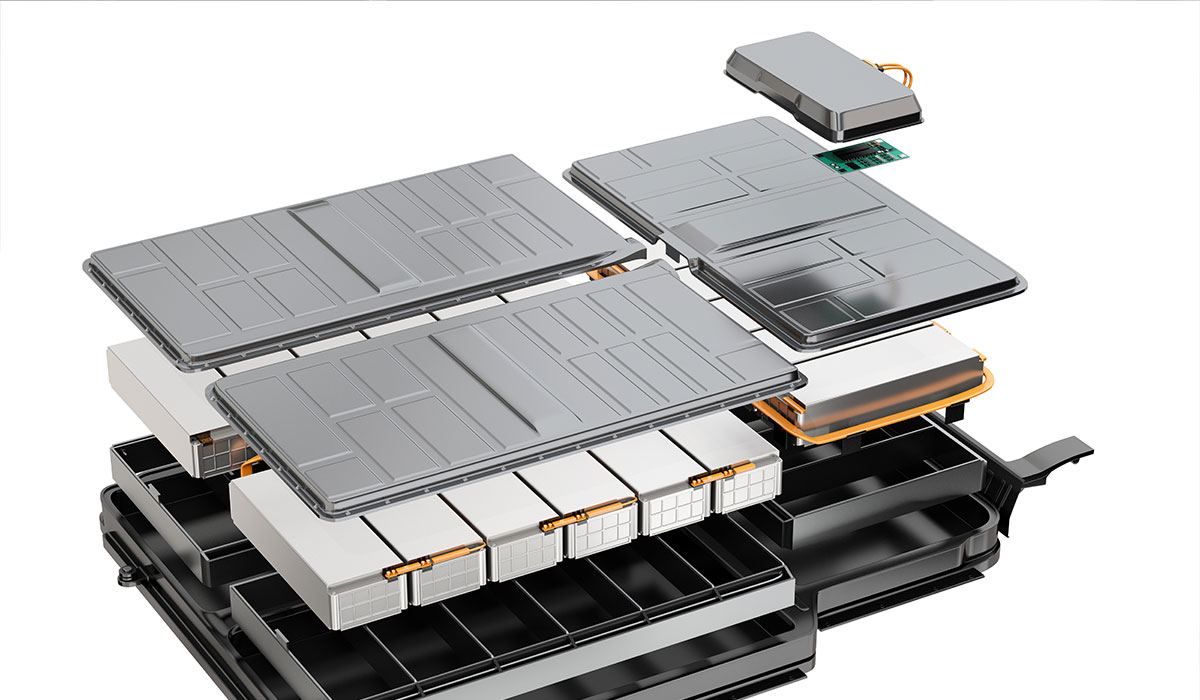

Die Digitalisierung der Bauteiloberflächen erfolgt kontaktlos, schnell und mit hoher Punktedichte, somit ergeben sich vielseitige Einsatzmöglichkeiten der optischen Messtechnik. Beispiele sind z.B. die Inspektion von Batteriewannen, Zellkomponenten und spannungsführenden Teilen aus der Automobilindustrie sowie die Inspektion von Guss-, Blech- und Kunststoffteilen aus dem Karosseriebau.
Technische Ausstattung
Wir verfügen über zwei optische 3D-Scanner von GOM der Serie ATOS der neusten Generation mit flexiblem Messvolumen. Dadurch sind wir in der Lage, Kleinstbauteile von wenigen Millimetern Größe bis hin zu Prüfstücken mit 3m Größe zu messen. Durch die Flexibilität des Messvolumen können wir zu jeder Zeit die passende Auflösung auf ihr Bauteil abstimmen. Modernste Hardware kombinieren wir mit intelligenter Software für aussagekräftige Analyseergebnisse.
Einsatzgebiete
Ihre Bauteile können aus logistischen, zeitlichen oder produktionsbedingten Gründen nicht transportiert und in unseren Messräumen gemessen werden? Die optische Messtechnik bietet Ihnen ein Höchstmaß an Flexibilität. Unsere Messsysteme von GOM sind mobil einsetzbar. Unsere Experten kommen gerne zu Ihnen und führen die notwendigen Messungen direkt vor Ort durch.
